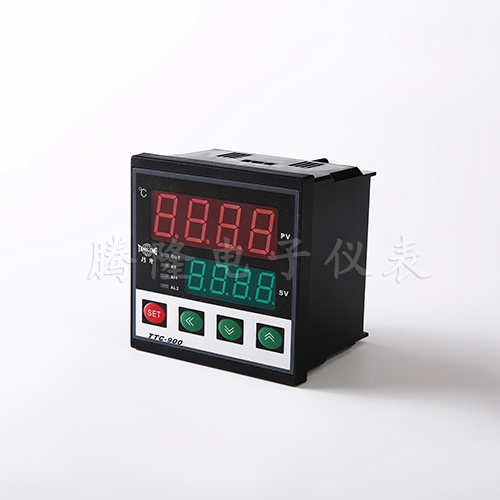

TTC-900电子温度控制器

功能特点:

1.热电偶、热电阻、模拟量等多种信号自由输入,量程自由设置;

2.软件调零调满度,冷端单独测温,放大器自稳零,精度优于0.5%FS;

3.模糊理论结合传统PID方法,控制快速平稳,整定方法先进精准;

4.输出可选:继电器触点、逻辑电平、可控硅过零输出及电源输出,另附二路可定义的报警触点输出;


产品介绍
Product introduction


概述:

TTC-系列智能温度控制器,以专用微处理器为主电路,采用开关电源和表面贴装技术(SMT),因而仪表精致小巧,性能优越。其特有的自诊断功能、自整定功能和智能控制功能,让使用者可通过简单的操作而获得良好的控制效果。



主要技术参数:

测量精度:

±0.5%kFS

冷端补偿误差:

±2℃(0~50℃范围内可软件修正);

分辩力:

14 Bit;

采样周期:

0.5 Secretaty;

电源:

AC85~C265V 50HZ;

绝缘电阻:

>50MΩ(500VDC);

绝缘强度:

1500VAC/1分钟min;;

功耗:

<10va;< p="">

使用环境:

0~50℃,45~85%RH

安装注意事顶:

1、仪表安装于以下环境

⑴大气压力:86~106KPa;

⑵环境温度:0~50℃;

⑶相对湿度:45~85%RH;

⑷保存温:-25~+65℃;

2、安装时应注意以下情况:

环境湿度急剧变化可能引起的结露;

水、油、化学品、烟雾或蒸气污染;

过多的灰尘,盐份或金属粉未;

空调直吹;

阳光的直射;

热幅射积、聚之处

五、订货型号识别:


㈠.第二路报警类型ALM2(报警类型同第一路)

㈡.第一路报警类型(ALM1)

1.未设报警

2上限偏差报

3.下限偏差报警

4.上、下限偏差报警

5.范围内报警

6.附待机上限偏差报警

7.附待机下限偏差报警

8.附待机上下限偏差报警

9.上限输入值报

10.下限输入值报警

11.附待机上限输入报警

12.附待机下限输入报警

㈢输出方式

1.无输出

2.继电器接点输出

3.电压脉冲输出(SSR)

4.可控硅过零输出,输入类型与范围(见表2)

㈣控制方式

PID控制及自动演逆动作

PID控制及自动演正动作

型号

面框

(宽X高)

外型

(宽X高X深)

开孔尺寸

(宽X高)

TTC-100

48x48

44x44x100

(44+1)x(44+1)

TTC-400

48x96

44x92x100

(44+1)x(92+1)

TTC-700

72x72

68x68x100

(92+1)x(44+1)

TTC-900

96x96

92x92x100

(92+1)x(92+1)

六、面板所标名称及功能:

NO

面板说明

内容说明

1

PV

测量值/模式显示值

2

SV

设定值/模式内容显示

3

增加键

4

减少键

5

移位键

6

SET

设定/模式键

7

OUT1

输出1指示灯

8

A1

PID自动演算指示灯

9

ALM2

报警2指示灯

10

ALM1

报警1指示灯

11

温度单位


注:其他各型号温控表面板所标名称及功能与上图所示作用相同。

热电偶

输人

测量范围

代码

测量范围

代码

测量范围

代码

K

0~200℃

K01

~400℃

K02

~600℃

K03

0~800℃

K04

0~1000℃

K05

0~1200℃

K06

0~1372℃

KO7

0~100℃

K13

0~300℃

K14

J

0~200℃

J01

0~400℃

J02

0~600℃

J03

0~800℃

J04

0~1000℃

J05

0~1200℃

J06

R#1

0~1600℃

R01

0~1769℃

R02

~1350℃

R04

S#1

0~1600℃

S01

0~1769℃

S02



B#1

400~1800℃

B01

0~1769℃

B02



E

0~800℃

E01

0~1769℃

E02



N

0~1200℃

N01

0~1300℃

N02



T#2

-199.9~400.0℃

T04

-199.9~100.0℃

T02

-100.0~200.0℃

T03

0-350℃

T04





热电阻

Pt100

-199.9~649.0℃

D01

-199.9~200.0℃

D02

-100~50.0℃

D03

-100~100℃

D04

-100~200℃

D05

0.0~50℃

D06

0.0~100℃

D07

0.0~200℃

D08

0.0~50℃

D09

0.0~500℃

010





Cu50

-199.9-649.0℃

P01

~199.-~200.0℃

P02

-100~50.0℃

P03

-100~100℃

P04

-100~200℃

P05

0.0~50℃

P06

0.0~100℃

P07

0.0~200℃

P08

0.0~300℃

P09

0.0~500℃

P10

注:#1:0-399℃范围内不能保证精度;

#2:-199℃范围内不能保证精度;

#3需在输入端子间外接一个250Ω的电阻;

标准信号

0~5VDC

0.0-300℃

401

0-400Ω

0.0-300℃

402

0~20mA#3

0.0~300℃

701

0-50mA

0.0~300℃

502

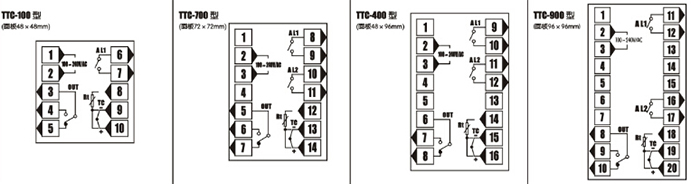

端子配置图
