JDM72-52

产品介绍
Product introduction

适用范围及特点:

      JDM72-52型双予置计数器由二组五位数码开关设定,二组常开常闭触点输出,一组五位数码管显示;可按予置数接通或分断二组电气回路,适用于产量计数,流量计数,转数计数,次数计数,长度计数等所有自动控制系统中需要计数,可逆计数,或提前量输出计数的场合.


 功能特点:

 1.   五位高亮度LED显示、二组五位予置数开关设定、可对二组电气回路进行计数控制,同时或分先后输出控制信号。

 2.    计数信号光电隔离,抗干扰性强,计数精确,经久耐用。脉冲信号输入与触点信号输入计数兼容,随机有DC12V电源输出,供传感器使用, 能与光电开关、接近开关、干簧管、微动开关、磁开关、固态组件及各类继电器、开关接点相匹配。

 3.   功能齐全,有可逆A、B、C计数模式,通过开关切换,可选择不同的计数模式,使其更能适应各种场合的使用。

 4.   带停电记忆,内置可充镍镉电池,电池寿命五年以上。



主要技术参数:

额定电源电压:AC 24V、110V、220V、DC 12V、24V

工作电压范围:额定电压85-110%

电源功耗:   3W

工作环境温度:-10 ~ +50℃ (无冷凝水)

 复位方式:手动复位、信号输入复位与断电复位(带记忆时此功能无效)

计数范围: 1-99999、1-99999二组予置。

计数误差:不大于1个脉冲。

输出继电器寿命:额定负载下能可靠工作50万次。

输出触点及容量:二组常开常闭,  AC240V 3A(阻性)。

计数输入:

1.脉冲输入:传感器信号,如光电开关、接近开关等,信号由高电平到低电平实现,其中UH=5-30V、UL=0-2V.

2.触点输入:微动开关、干簧管、继电器触点等,在频率不超过30HZ的情况下使用。

计数频率:每秒60次。

按装方式:面板式按装。


使用及维修:

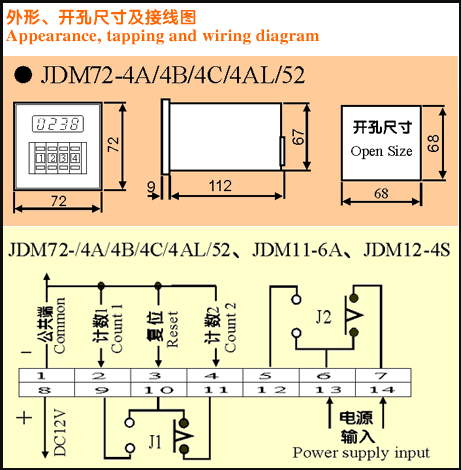

接线前请确认计数器标称电压是否与电源电压相符,并按接线图正确接线。

使用接近开关、光电开关类传感器为计数信号源时,应选用额定电压与计数器输出供传感器用电压相匹配的传感器.

用于接点信号输入计数的继电器,开关等信号源的接点应接触可靠,无强拉弧现象,若由于接点抖动引起误计数,请在计数输入端并接1-10UF电容。

计数输入端不得输入高于DC30V的电压,否则会损坏计数器。
